INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CINTURON EXTERIOR DEL ASIENTO TRASERO CENTRAL

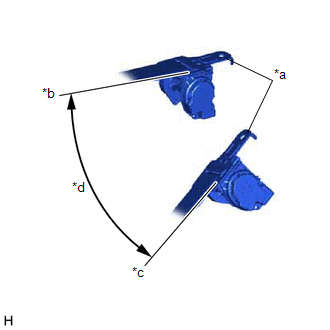

| (a) Antes de instalar el conjunto del cinturon de seguridad exterior del asiento trasero central, revise la funcion ELR. AVISO: No desmonte el retractor. (1) Si la inclinacion del retractor es de 15° como maximo, compruebe si el cinturon puede sacarse del retractor. Si la inclinacion del retractor es superior a 45°, compruebe si el cinturon queda bloqueado. Si el resultado no es el especificado, sustituya el conjunto del cinturon de seguridad exterior del asiento trasero central. |
|
ExtracciOn
InstalaciOnExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas dur ...
Terminales De La Ecu
TERMINALES DE LA ECU ECU DE DETECCIÓN DE OCUPANTES
No. de terminal (símbolo)
Color del cableado Descripción del terminal
Condición Specified Condition
a7-1 (SVC1) - a7-5 (SGD1)
R - G Fuente de alimentación del sensor de clasificaci& ...
Data List / Active Test
DATA LIST / ACTIVE TEST LISTA DE DATOS AVISO:
En la siguiente tabla, los valores de la columna "normal condition" son los valores de referencia. No se base únicamente en esas valores de referencia para determinar si una pieza está defectuosa.
OBSERVACIÓN: La utilización del Techstream para c ...
