Toyota Camry Manual de reparaciones XV70 (2017-2023): Front Recognition Camera Heater Malfunction (C1AAE00)

DESCRIPCIÓN

La cámara de reconocimiento de avance controla el flujo de corriente al subconjunto de reconocimiento de avance con capó de calentador.

SI la cámara de reconocimiento de avance detecta una avería en el circuito del subconjunto de reconocimiento de avance con capó de calentador, almacenará este DTC.

No. de DTC	Detection Item	Condición de detección de DTC	Área afectada
C1AAE00	Avería en el calentador de la cámara de reconocimiento delantera	Se cumple cualquiera de las condiciones siguientes después de hayan transcurrido 10 segundos desde que colocó el interruptor de encendido en la posición ON: Se detecta un cortocircuito a +B en el circuito del subconjunto de reconocimiento de avance con capó de calentador durante 1 segundo o más acumulativamente Se detecta un circuito abierto o un cortocircuito a masa en el circuito del subconjunto de reconocimiento de avance con capó de calentador durante 5 segundos o más	Subconjunto del capó de reconocimiento de avance con calentador Cámara de reconocimiento de avance Mazo de cables o conector

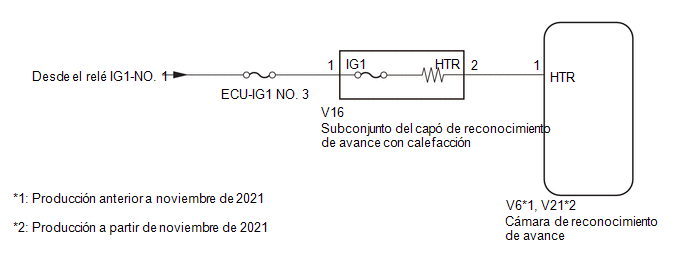

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

• Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
• Cuando sustituya la cámara de reconocimiento de avance, reemplácela por una nueva. Si utiliza una cámara de reconocimiento de avance que se instaló previamente en otro vehículo, la información almacenada en la cámara de reconocimiento de avance no coincidirá con la información del vehículo. Como resultado, se almacenará un DTC.
• Cuando se sustituye la cámara de reconocimiento de avance por una nueva o se sustituye o se extrae/instala el parabrisas, asegúrese de leer Antes de iniciar el ajuste, luego realice la alineación del eje óptico para la cámara de reconocimiento de avance y borre el historial de control del vehículo para cada sistema.

  OBSERVACIÓN:

  Se puede realizar la alineación del eje de la cámara de reconocimiento de avance ya sea mediante el reconocimiento de una sola vez, el reconocimiento secuencial o el ajuste de conducción.

  One Time Recognition: haga clic aquí

  Sequential Recognition: haga clic aquí

  Driving Adjustment: haga clic aquí

PROCEDIMIENTO

1.	COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Chassis > Front Recognition Camera > Clear DTCs

(b) Asegúrese de que se cumplan las condiciones de detección del DTC.

OBSERVACIÓN:

Si las condiciones detección no se cumplen, el sistema no podrá detectar la avería.

(c) Compruebe si se emiten DTC.

Chassis > Front Recognition Camera > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite ningún DTC	A
Se emite un DTC	B

A

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN Haga clic aquí

B

2.	INSPECCIONE EL SUBCONJUNTO DE RECONOCIMIENTO DE AVANCE CON CAPÓ DE CALENTADOR

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desacople el conector del subconjunto de reconocimiento de avance con capó del calentador.

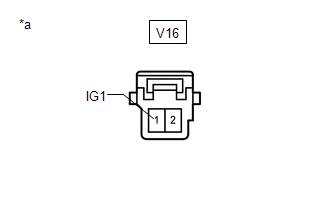

*a Componente sin mazo de cables conectado (Forward Recognition with Heater Hood Sub-assembly)

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
V16-1 (IG1) - V16-2 (HTR)	Siempre	28.5 a 31.5 Ω

NG

SUSTITUYA EL SUBCONJUNTO DE RECONOCIMIENTO DE AVANCE CON CAPÓ DE CALENTADOR

OK

3.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (POWER SOURCE VOLTAGE)

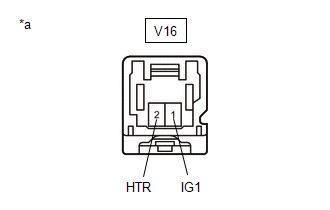

*a	Vista frontal del conector del mazo de cables (Al Forward Recognition with Heater Hood Sub-assembly)

(a) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester	Condición	Condición especificada
V16-1 (IG1) - Masa de la carrocería	Interruptor de encendido en ON	8 a 16 V
	Interruptor de encendido en posición OFF	Por debajo de 1.5 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DEL CAPÓ DE RECONOCIMIENTO DE AVANCE CON CALENTADOR -CÁMARA DE RECONOCIMIENTO DE AVANCE)

(a) Desconecte el conector V6*1, V21*2 de la cámara de reconocimiento delantera.

• *1: Producción anterior a noviembre de 2021
• *2: Producción a partir de noviembre de 2021

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Producción anterior a noviembre de 2021

Conexión del tester	Condición	Condición especificada
V16-2 (HTR) - V6-1 (HTR)	Siempre	Inferior a 1 Ω
V16-2 (HTR) o V6-1 (HTR) - Masa de la carrocería	Siempre	10 kΩ o superior

Producción a partir de noviembre de 2021

Conexión del tester	Condición	Condición especificada
V16-2 (HTR) - V21-1 (HTR)	Siempre	Inferior a 1 Ω
V16-2 (HTR) o V21-1 (HTR) - Masa de la carrocería	Siempre	10 kΩ o superior

OK

REEMPLACE LA CÁMARA DE RECONOCIMIENTO DE AVANCE

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
