UBICACION DE LAS PIEZAS

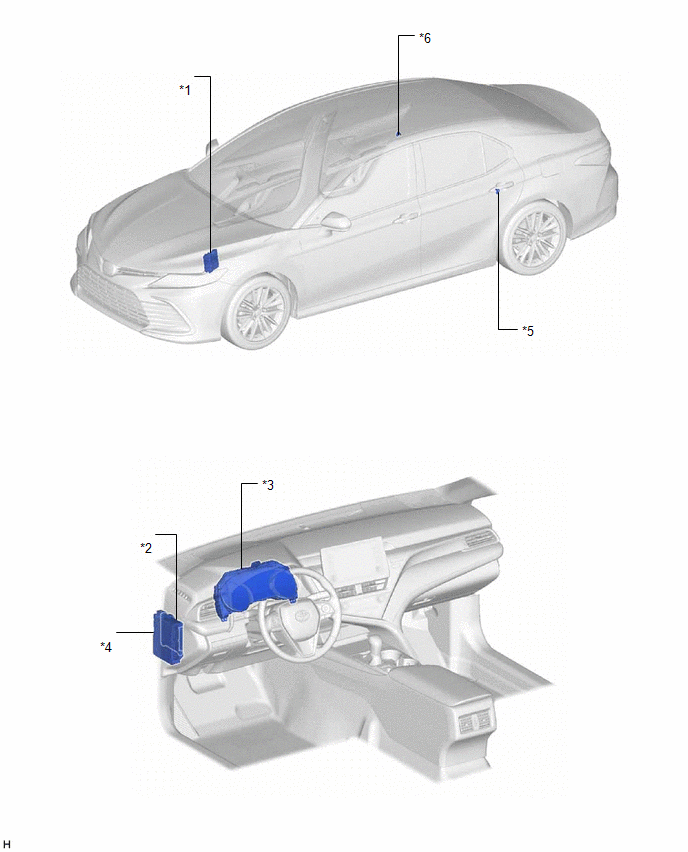

ILUSTRACION

*1

ECM

*2

ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA)

*3

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*4

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-IG1 NO. 4

- FUSIBLE ECU-ACC

- FUSIBLE ECU-DCC NO. 2

*5

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (IZQUIERDA)

*6

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (DERECHA)

PrecauciOn
PRECAUCION MEDIDAS DE PRECAUCION PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA AVISO: Cuando desconecte el cable del terminal negativo (-) de la bateria, inicialice los siguiente ...

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA ...

LEER SIGUIENTE:

Ajuste
AJUSTE PROCEDIMIENTO 1. PROCEDIMIENTO DE AJUSTE DEL DESCENTRAMIENTO DEL VOLANTE (a) Compruebe si el volante está descentrado. (1) Centre el conjunto del volante. (2) Pegue cinta adhesiva protectora en la parte superior del centro del conjunto del volante y de la cubierta de la columna ...

PrecauciOn
PRECAUCION MEDIDAS DE PRECAUCION PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA AVISO: Cuando desconecte el cable del terminal negativo (-) de la bateria, inicialice los siguientes sistemas despues de volver a conectar el cable. Nombre del sistema Consulte el Procedim ...

ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA Haga clic aquí. 2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS Haga clic aquí 3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS ...
