Toyota Camry Manual de reparaciones XV70 (2017-2023): High Pressure Fuel Pump Circuit Open (P123513)

DESCRIPCIÓN

El sistema de combustible de alta presión e inyección directa está provisto de una válvula de control de derrames, una válvula de retención, una válvula de descarga de combustible, un sensor de presión de combustible (para el lado de alta presión), un conjunto de la bomba de combustible (para el lado de alta presión) y conjuntos de inyectores de combustible directos. La válvula de control de derrames ajusta el volumen de retorno del combustible de alta presión. La válvula de retención abre y cierra mecánicamente los orificios de paso de los tubos de descarga de combustible. La válvula de descarga libera el combustible en dirección al depósito de combustible si hay una avería en el sistema de combustible de alta presión. El conjunto de la bomba de combustible (para el lado de alta presión) está instalado en la tapa de la culata, y una leva situada en el extremo del árbol de levas de escape se encarga de activarla. La rotación del árbol de levas sube y baja el émbolo dentro del conjunto de la bomba de combustible (para el lado de alta presión), lo que presuriza el combustible. El combustible a presión abre la válvula de retención y es bombeado al tubo de descarga de combustible.

No. de DTC

Detection Item

Condición de detección de DTC

Área afectada

MIL

Memoria

Nota

P123513

Circuito abierto de la bomba de combustible de presión alta

Circuito abierto o cortocircuito en el conjunto de la bomba de combustible (para el lado de presión alta) detectado 60 veces o más (lógica de detección de 1 ciclo).

  • Circuito abierto o cortocircuito en el conjunto de la bomba de combustible (para el lado de presión alta)
  • Conjunto de la bomba de combustible (para el lado de presión alta)
  • ECM

Se enciende

DTC almacenado

  • Código SAE: P1235
  • DTC en modelos para México: Aplicable

DESCRIPCIÓN DE LA SUPERVISIÓN

Si se detecta un circuito abierto o un cortocircuito en el conjunto de la bomba de combustible (para el lado de presión alta) después de que se arranca el motor, el ECM encenderá el indicador MIL y almacenará este DTC.

ESTRATEGIA DE SUPERVISIÓN

DTC relacionados

P1235: Circuito abierto en la bomba de combustible (para el lado de alta presión)

Componentes/sensores requeridos (principales)

Conjunto de la bomba de combustible (para el lado de presión alta)

Componentes/sensores requeridos (secundarios)

Actuador del inyector (ECM)

Frecuencia de funcionamiento

Continua

Duración

-

Funcionamiento del MIL

Inmediato

Secuencia de funcionamiento

Ninguno

CONDICIONES DE HABILITACIÓN NORMAL

La supervisión se llevará a cabo siempre que no estén presentes los siguientes DTC.

Ninguna

Se cumplen todas las condiciones siguientes

-

Tiempo transcurrido tras el arranque del motor

5 segundos o más

Relé de comando al actuador del inyector

Encendido

Ciclo de marcha emitido

5 a 95%

Tensión de la batería

10.5 V o más

Interruptor de encendido

ON

Motor de arranque

OFF

Motor

En marcha

UMBRALES DE AVERÍAS COMUNES

Se cumple alguna de las condiciones siguientes

1, 2, 3, 4 o 5

1. Se cumplen las dos siguientes condiciones

-

Se cumple la siguiente condición

60 veces o más

Tensión de la bomba de combustible de alta presión detectada por el IC del actuador del inyector

4.8 V o superior

2. Se cumplen los dos requisitos siguientes

-

Se cumple la siguiente condición

60 veces o más

Tensión de la bomba de combustible de alta presión detectada por el IC del actuador del inyector

1.2 V o menos

3. Se cumplen todas las siguientes condiciones

-

Se cumple la siguiente condición

60 veces o más

Corriente de la bomba de combustible de alta presión detectada por el IC del actuador del inyector

140 A o superior

4. Se cumplen todas las siguientes condiciones

-

Se cumple la siguiente condición

60 veces o más

Corriente del MOSFET de transmisión de la bomba de combustible de alta presión detectada por el IC del actuador del inyector

12 A o superior

5. Se cumplen todas las siguientes condiciones

-

Se cumple la siguiente condición

60 veces o más

Tensión de MOSFET de la transmisión de la bomba de combustible de alta presión detectada por el IC del actuador del inyector

0.02 V o menos

PATRÓN DE CONDUCCIÓN POR CONFIRMACIÓN

OBSERVACIÓN:

  1. Conecte el Techstream al DLC3.
  2. Coloque el interruptor de encendido en posición ON.
  3. Encienda el Techstream.
  4. borre los DTC (aunque no se hayan almacenado, lleve a cabo el procedimiento de borrado de los DTC).
  5. Coloque el interruptor de encendido en posición OFF y espere al menos 30 segundos.
  6. Ponga en marcha el motor [A].
  7. Deje el motor al ralentí durante 10 segundos [B].
  8. Encienda el Techstream.
  9. Ingrese a los siguientes menús: Powertrain/Engine/Trouble Codes [C].
  10. Lea los DTC pendientes.

    OBSERVACIÓN:

    • Si se emite algún DTC pendiente, el sistema tiene una avería.
    • Si no se emite ningún DTC pendiente, lleve a cabo el siguiente procedimiento.
  11. Ingrese a los siguientes menús: Powertrain / Engine / Utility / All Readiness.
  12. Introduzca el DTC: P123513.
  13. Verifique el resultado de la valoración del DTC.

    Pantalla del Techstream

    Descripción

    NORMAL

    • valoración de DTC completa
    • Normalidad en el sistema

    ABNORMAL

    • valoración de DTC completa
    • Sistema anómalo

    INCOMPLETE

    • Valoración de DTC incompleta
    • Lleve a cabo el patrón de conducción después de confirmar las condiciones de habilitación del DTC

    OBSERVACIÓN:

    • Si el resultado de la valoración es normal, el sistema está en buen estado.
    • Si el resultado de la valoración es ABNORMAL, el sistema tiene una avería.
    • Si el resultado de la evaluación es INCOMPLETE, repita los pasos [B] a [C] de nuevo.
    • [A] a [C]: Procedimiento de valoración normal

      El procedimiento de valoración normal se utiliza para completar la valoración de los DTC y también para borrar los DTC permanentes.

    • Cuando se borran los DTC permanentes, no desconecte el cable del terminal de la batería ni intente borrar los DTC durante este procedimiento, ya que se borrarán los historiales de ciclos universales y de valoraciones normales.

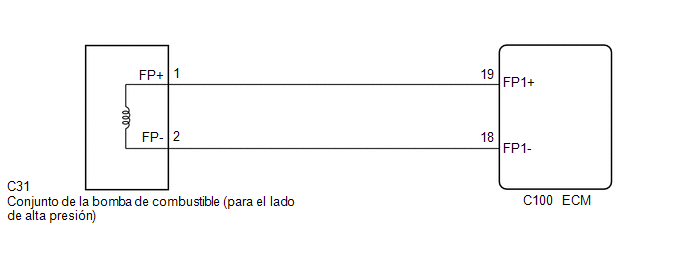

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DE LA BOMBA DE COMBUSTIBLE (LADO DEL COMPARTIMENTO DEL MOTOR) (PARA EL LADO DE ALTA PRESIÓN)

(a) Inspeccione el conjunto de la bomba de combustible (para el lado de alta presión).

Haga clic aquí

OBSERVACIÓN:

Efectúe la "Inspection After Repair" tras haber sustituido el conjunto de la bomba de combustible (para el lado de presión alta).

Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DE LA BOMBA DE COMBUSTIBLE (LADO DEL COMPARTIMENTO DEL MOTOR) (PARA EL LADO DE ALTA PRESIÓN)

Haga clic aquí

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA BOMBA DE COMBUSTIBLE (PARA EL LADO DE ALTA PRESIÓN) - ECM)

(a) Desconecte el conector del ECM.

(b) Desconecte el conector del conjunto de la bomba de combustible (para el lado de alta presión).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

C31-1 (FP+) - C100-19 (FP1+)

Siempre

Inferior a 1 Ω

C31-2 (FP-) - C100-18 (FP1-)

Siempre

Inferior a 1 Ω

C31-1 (FP+) o C100-19 (FP1+) - Masa de la carrocería y otros terminales

Siempre

10 kΩ o superior

C31-2 (FP-) o C100-18 (FP1-) - Masa de la carrocería y otros terminales

Siempre

10 kΩ o superior

OK

SUSTITUYA EL ECM

Haga clic aquí.

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
