INSPECCIÓN EN EL VEHÍCULO

PRECAUCIÓN / AVISO / OBSERVACIÓN

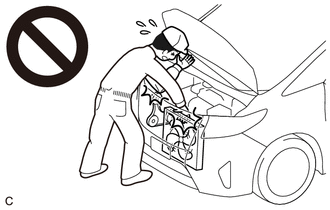

ADVERTENCIA:

Para evitar lesiones debido al contacto con el funcionamiento del ventilador de refrigeración o de la correa trapezoidal ranurada, mantenga las manos y la ropa alejadas del ventilador de refrigeración y de la correa trapezoidal ranurada en el compartimiento del motor cuando trabaje con el motor en marcha o el interruptor del motor activado (IG).

PROCEDIMIENTO

1. INSPECCIONE LA CORREA TRAPEZOIDAL RANURADA

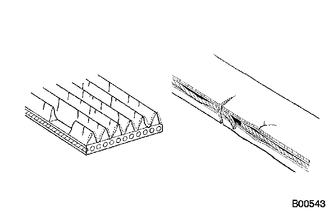

(a) Verifique si la correa trapezoidal ranurada está desgastada, agrietada o si presenta daños de otro tipo.

Si detecta alguno de los siguientes defectos, sustituya la correa trapezoidal ranurada.

  • La correa trapezoidal ranurada está agrietada.
  • La correa trapezoidal ranurada está desgastada de modo que los cables están descubiertos.
  • Faltan trozos de correa en la nervadura de la correa trapezoidal.

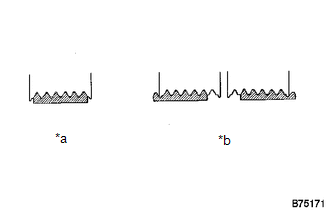

(b) Compruebe si la correa trapezoidal ranurada encaja correctamente en las ranuras dentadas.

OBSERVACIÓN:

Compruebe con la mano si la correa trapezoidal ranurada se ha salido de las ranuras de la parte inferior de la polea. Si se ha salido, sustituya la correa trapezoidal ranurada. Instale correctamente una nueva correa trapezoidal ranurada.

*a

Correcto

*b

Incorrecto
