INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. COMPRUEBE EL SISTEMA DEL VENTILADOR DE REFRIGERACIÓN

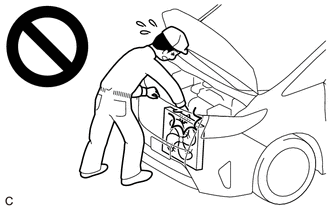

ADVERTENCIA:
Para evitar lesiones debido al contacto con un ventilador de refrigeración en funcionamiento, mantenga las manos y ropa alejados del ventilador de refrigeración cuando inspeccione el sistema del ventilador de refrigeración.
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menús: Powertrain / Engine / Active Test / Control the Engine Cooling Fan Duty Ratio.
Powertrain > Engine > Active Test|
Pantalla del tester |
|---|
|
Control the Engine Cooling Fan Duty Ratio |
(e) Compruebe el funcionamiento del ventilador de refrigeración mientras lo acciona con el Techstream.
OK:
| Funcionamiento de la prueba activa |
Funcionamiento del ventilador |
|---|---|
|
30 - 100 % | El ventilador de refrigeración funciona |
|
0 % | El ventilador de refrigeración se detiene |
Si el motor del ventilador de refrigeración (conjunto del ventilador con motor) no funciona, revise el circuito del ventilador de refrigeración.
