INSPECCION
PROCEDIMIENTO

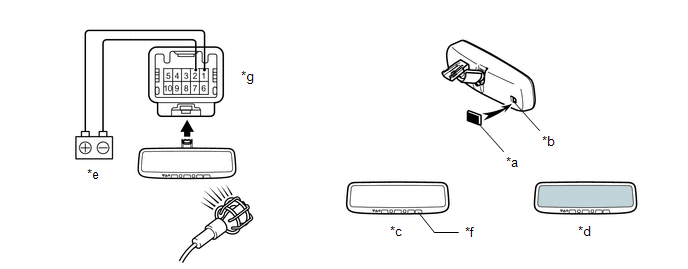

1. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR
(a) Compruebe el funcionamiento del conjunto del espejo retrovisor interior electrocromico.
|
*a | Cinta de color negro | *b |
Sensor delantero |
|
*c | Brillante |
*d | Oscuro |
|
*e | Bateria |
*f | Interruptor EC |
|
*g | Componente sin mazo de cables conectado (Conjunto del espejo retrovisor interior) | - |
- |
(1) Conecte el cable positivo (+) de la bateria al terminal 1, y el cable negativo (-) al terminal 2.
(2) Pulse el interruptor EC.
(3) Recubra el sensor delantero con cinta de color negro para que deje de funcionar.
(4) Ilumine el espejo con una luz electrica y compruebe que la superficie del espejo se oscurezca.
OK:
La superficie del espejo se oscurece.
Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor interior.
ExtracciOn
InstalaciOnArranque en pendiente ascendente
1. Asegúrese de que el freno de estacionamiento está
accionado y coloque
la palanca de cambios en D.
2. Pise con suavidad el pedal del acelerador.
3. Libere el freno de estacionamiento.
■ Cuando arranque en pendiente ascendente
El control de asistencia al arranque en pendiente se
activa ...
cortocircuito a bateria o circuito abierto en el sensor de presion del distribuido de combustible "A" (P019015)
DESCRIPCION Consulte el DTC P019011. Haga clic aqui
No. de DTC Detection Item
Condicion de deteccion de DTC
Area afectada MIL
Memoria Nota
P019015 Cortocircuito a bateria o circuito abierto en el sensor de presion del distribuidor de combustible "A"
La ...
Circuito de la luz ambiental.
DESCRIPCION La ECU principal de la carroceria (ECU
de la red multiplex de la carroceria) controla la luz ambiental del panel de
instrumentos (conjunto de la luz del panel de instrumentos).
DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Inspeccione los fusibles de los cir ...
