Toyota Camry Manual de reparaciones XV70 (2017-2023): Manguera Flexible Del Freno Trasero (con Sistema Del Freno De Estacionamiento Eléctrico)

Componentes

COMPONENTES

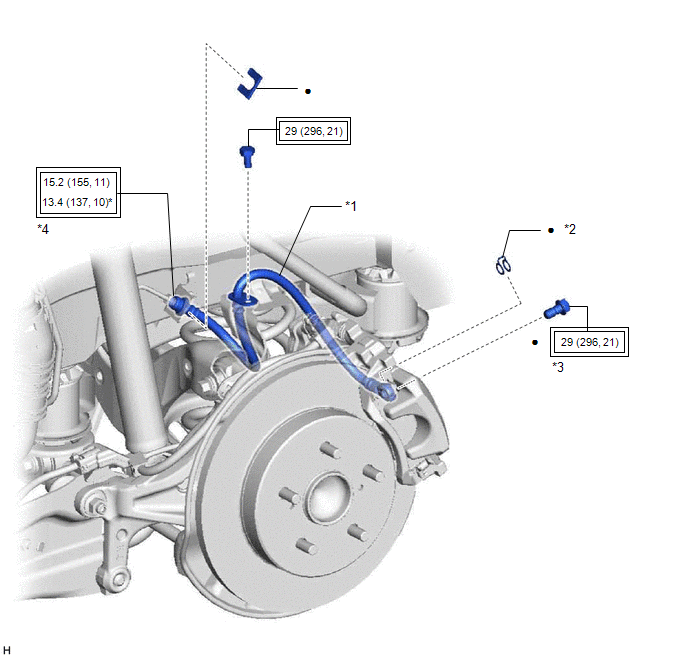

ILUSTRACIÓN

*1	MANGUERA FLEXIBLE TRASERA	*2	JUNTA
*3	PERNO DE UNIÓN	*4	LATIGUILLO DE FRENO
	Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)	*	Para utilizar con una llave de tuercas de unión
●	Pieza no reutilizable	-	-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si las mangueras flexibles traseras derecha e izquierda se desconectan al mismo tiempo, asegúrese de colocar una marca de identificación en cada manguera para indicar su posición de instalación.

OBSERVACIÓN:

• Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí.

2. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

3. EXTRAIGA LA MANGUERA FLEXIBLE TRASERA

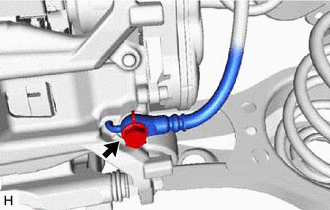

(a) Extraiga el perno de unión y la junta, y desconecte la manguera flexible del freno trasero del conjunto del cilindro de freno de disco trasero.

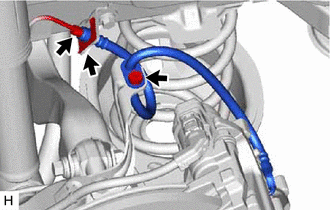

(b) Quite el perno y separe la manguera flexible trasera del soporte de la manguera flexible trasero.

(c) Desconecte el latiguillo de freno con la llave para tuercas de unión mientras sujeta la manguera flexible trasera con una llave.

AVISO:

• No doble ni dañe el latiguillo de freno.
• Evite que las partículas extrañas, como suciedad o polvo, entren en el latiguillo de freno desde la pieza de conexión.

(d) Extraiga el clip y la manguera flexible trasera de la carrocería del vehículo.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Dado que las mangueras flexibles traseras derecha e izquierda no son intercambiables, compruebe el número de la pieza cuando coloque las mangueras flexibles traseras.
• Cuando vuelva a utilizar las mangueras flexibles traseras, utilice las marcas de identificación creadas durante la extracción para colocar cada manguera flexible trasera en su posición original.

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE LA MANGUERA FLEXIBLE TRASERA

AVISO:

Al colocar la manguera flexible trasera, procure no retorcer la manguera.

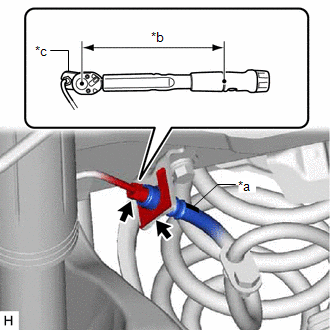

(a) Instale la manguera flexible trasera con un clip nuevo. AVISO: Instale el clip en su posición final. Al instalar la manguera flexible trasera, coloque la marca de identificación orientada hacia la parte superior del vehículo.

*a Marca de identificación *b Longitud del punto de apoyo de la llave dinamométrica *c Llave de tuercas de unión

(b) Conecte el latiguillo de freno en la manguera flexible trasera con una llave para tuercas de unión, mientras sujeta la manguera flexible trasera con una llave.

Torque:

Par de apriete especificado :

15.2 N·m {155 kgf·cm, 11 ft·lbf}

AVISO:

• No doble ni dañe el latiguillo de freno.
• Evite que las partículas extrañas, como suciedad o polvo, entren en el latiguillo de freno desde las piezas de conexión.

OBSERVACIÓN:

• Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamométrica.

  Haga clic aquí.

• Cuando utiliza una llave de tuercas de unión (longitud del punto de apoyo de 22 mm (0.866 pulg.)) + llave dinamométrica (longitud de punto de apoyo de 162 mm (6.38 pulg.)):

  13.4 N*m (137 kgf*cm, 10 lbf*pi.)

(c) Coloque la manguera flexible trasera en el soporte de la manguera flexible trasero con el perno.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

(d) Instale la manguera flexible trasera en el conjunto del cilindro del freno de disco trasero con un perno de unión nuevo y una junta nueva.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

AVISO:

Instale de manera firme el bloqueo de la manguera flexible trasera en el orificio de bloqueo del conjunto del cilindro de freno de disco trasero.

2. PURGUE EL LATIGUILLO DE FRENO

Haga clic aquí.

3. COLOQUE LA RUEDA TRASERA

Haga clic aquí
