EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA
Haga clic aquí
2. EXTRAIGA LA PASTILLA DEL FRENO DE DISCO DELANTERO

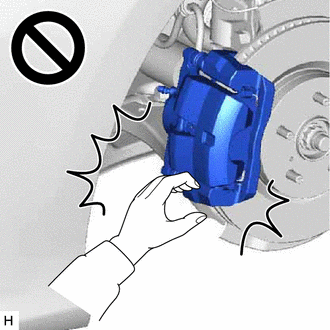

ADVERTENCIA:

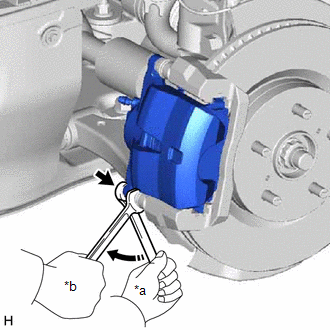

(a) Sujete el pasador deslizante del cilindro del freno de disco delantero (lado inferior) y extraiga el perno. AVISO: No doble ni dañe el latiguillo de freno. |
|
(b) Tire hacia arriba del conjunto del cilindro del freno de disco delantero.

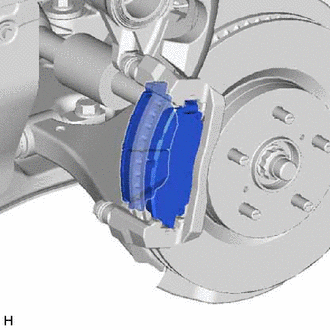

(c) Extraiga de la montura del cilindro las 2 pastillas del freno de disco delantero. |
|
3. EXTRAIGA EL KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO
(a) Extraiga los calces antichirrido del freno de disco delanteros No. 1 y No. 2 de cada pastilla del freno de disco delantero.

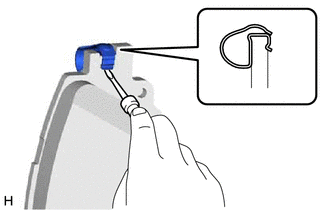

(b) Con un destornillador, extraiga la placa indicadora de desgaste de las pastillas del freno de disco delantero de cada pastilla de freno de disco. |
|
