INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA
OBSERVACION:
Lleve a cabo la "Inspeccion posterior a la reparacion" tras sustituir un conjunto del inyector de combustible en lumbrera.
Haga clic aqui
(a) Aplique una ligera capa de gasolina o aceite para husos a los 4 junta toricas nuevas e instale 1 en cada conjunto del inyector de combustible en lumbrera.
AVISO:
Compruebe que no existan danos o particulas extranas en la ranura del conjunto del inyector de combustible en lumbrera al instalar cada junta torica en cada conjunto del inyector de combustible en lumbrera.

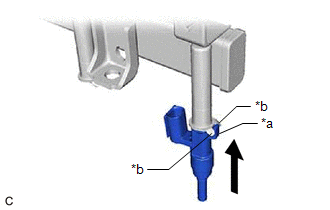

(b) Instale los 4 conjuntos de los inyectores de combustible en lumbrera en el subconjunto del tubo de descarga de combustible con sensor. AVISO:
|
|
2. COLOQUE EL CABLE DEL MOTOR NO. 5
(a) Enganche las 2 abrazaderas e instale el cable del motor n° 5 al subconjunto del tubo de descarga de combustible con sensor.
(b) Conecte los 4 conectores del conjunto del inyector de combustible en lumbrera y el conector del sensor de presion del combustible.
3. INSTALE EL AISLANTE DE VIBRACIONES DEL INYECTOR
(a) Instale 4 aislantes de vibraciones del inyector nuevos en el subconjunto de la culata.
4. INSTALE EL SEPARADOR DEL TUBO DE DESCARGA NO. 1
(a) Instale los 2 separadores del tubo de descarga No. 1 en el subconjunto de la culata.
5. INSTALE EL SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR
(a) Coloque el subconjunto del tubo de descarga de combustible con sensor con los 4 conjuntos de inyectores de combustible en lumbrera en el subconjunto de la culata.
AVISO:
Tenga cuidado de que no se caigan los conjuntos de inyectores de combustible en lumbrera al instalar el subconjunto del tubo de descarga de combustible con sensor.
(b) Coloque el subconjunto del tubo de descarga de combustible con sensor con los conjuntos de inyectores de combustible en lumbrera con los 2 pernos.
Torque:
28.5 N·m {291 kgf·cm, 21 ft·lbf}
6. CONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE
(a) Conecte el subconjunto del tubo de combustible en el subconjunto del tubo de descarga de combustible con sensor.
Haga clic aqui
(b) Instale la abrazadera del tubo de combustible en el conector del tubo de combustible.
7. INSTALE PROVISIONALMENTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1
Haga clic aqui
8. INSTALE EL CONJUNTO DE LA BOMBA DE COMBUSTIBLE (LADO DEL COMPARTIMENTO DEL MOTOR)
Haga clic aqui
9. INSTALE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE No. 1
Haga clic aqui
10. Coloque EL COLECTOR DE ADMISION
Haga clic aqui
11. INSTALE EL CONJUNTO DE LA VALVULA DE EGR
Haga clic aqui
12. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
13. VERIFIQUE SI HAY FUGAS DE COMBUSTIBLE
Haga clic aqui
14. LLEVE A CABO LA INICIALIZACION
(a) Lleve a cabo la "Inspeccion posterior a la reparacion" tras sustituir un conjunto del inyector de combustible en lumbrera.
Haga clic aqui
