Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (control Del Motor) / Ecm / Componentes

COMPONENTES

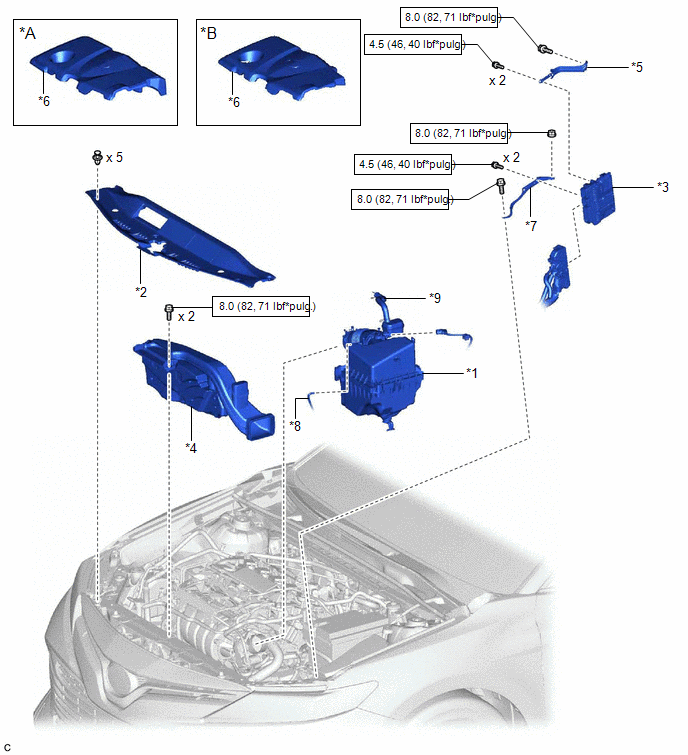

ILUSTRACION

*A

para 2WD

*B

para AWD

*1

CONJUNTO DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR

*2

SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO

*3

ECM

*4

CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA

*5

SOPORTE DEL ECM No. 1

*6

SUBCONJUNTO DE LA CUBIERTA DEL MOTOR NO. 1

*7

SOPORTE DEL ECM NO. 2

*8

MANGUERA DE VACIO

*9

MANGUERA DE VENTILACION NO. 2

-

-

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL soporte NO. 2 DEL ECM (a) Coloque el soporte No. 2 del ECM con los 2 tornillos. Torque: 4.5 N·m {46 kgf·cm, 40 in·lbf} 2. INSTALE EL SOPORTE No. 1 DEL E ...

ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan ex ...
