1. INSTALE EL AISLANTE DE MONTAJE TRASERO DEL MOTOR
(a) Enganche la abrazadera e instale la manguera de vacio en el aislante del montaje trasero del motor.
(b) Coloque el soporte de la abrazadera del mazo de cables en el aislante del montaje trasero del motor con el perno.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}

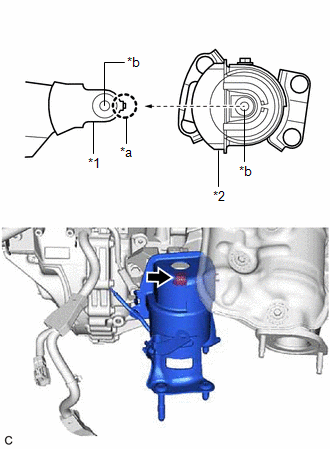

| (c) Alinee el orificio del aislante de montaje trasero del motor con el saliente del soporte de montaje trasero del motor, deslice el aislante de montaje trasero del motor hacia el soporte de montaje trasero del motor para alinear los orificios e instale el aislante de montaje trasero del motor con el PERNO Torque: 72 N·m {734 kgf·cm, 53 ft·lbf} |
|
2. COLOQUE EL CONJUNTO DEL BASTIDOR DELANTERO
Haga clic aqui
.gif)
ExtracciOnExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas, o al sustituirlas durante la extracción/instalación del conjunto del cable ...
ExtracciOn
EXTRACCION PROCEDIMIENTO 1.
RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION Haga clic aqui
2. EXTRAIGA LA ABRAZADERA DE TUBO
(para el lado del subconjunto de la manguera de aspiracion) (a) Para
A25A-FKS: (1) Mientras presiona el extremo del subconjunto de la
manguera de aspiracion ...
Cortocircuito a masa del sensor/interruptor de posicion del pedal/mariposa "A" (P012011)
DESCRIPCION El sensor de posicion de la mariposa esta integrado en el conjunto del cuerpo de la mariposa con motor y detecta el angulo de apertura de la valvula de mariposa. Este sensor es del tipo sin contacto. Utiliza elementos de efecto Hall para producir senales de gran exactitud, incluso en con ...
