Manual de réparation,
Componentes
COMPONENTES

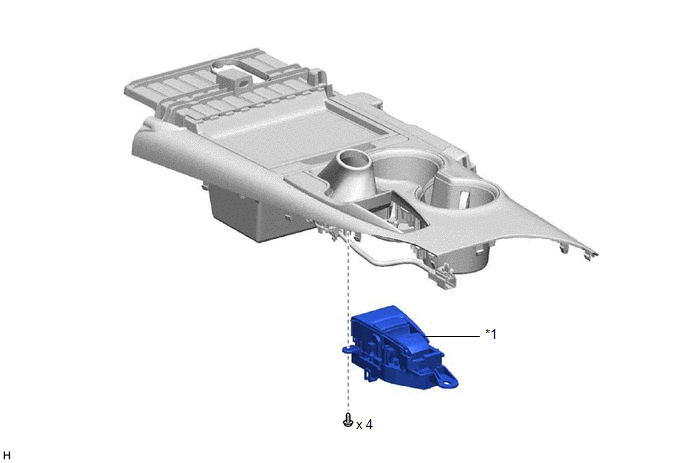

ILUSTRACIÓN
|
*1 | INTERRUPTOR DE RETENCIÓN DE LOS FRENOS (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO) |
- | - |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
Haga clic aquí
.gif)
2. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA
Haga clic aquí.
3. EXTRAIGA EL INTERRUPTOR DE RETENCIÓN DE FRENOS (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO)

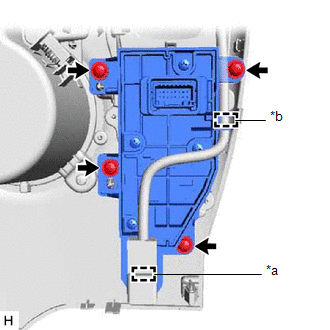

| (a) Desenganche la abrazadera y la guía. |
|
(b) Extraiga los 4 tornillos y el interruptor de retención de frenos (conjunto del interruptor del freno de estacionamiento eléctrico).
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR DE RETENCIÓN DE FRENOS (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO)
| (a) Asegúrese de que no haya holgura en las piezas de fijación y conexión del conector. OK: El conector está bien conectado. |
|
(b) Desconecte el conector del interruptor de retención de los frenos (conjunto del interruptor del freno de estacionamiento eléctrico).
(c) Inspeccione tanto la funda del conector como el terminal en busca de signos de deformación o corrosión.
OK:
No hay deformación ni corrosión.

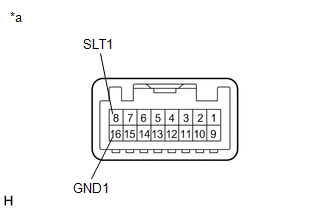

(d) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
8 (SLT1) - 16 (GND1) |
Interruptor pulsado | Inferior a 1 Ω |
|
8 (SLT1) - 16 (GND1) |
Interruptor sin pulsar |
10 kΩ o superior |
Si el resultado no es el especificado, sustituya el interruptor de retención de frenos (conjunto del interruptor del freno de estacionamiento eléctrico).
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL INTERRUPTOR DE RETENCIÓN DE FRENOS (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO)
(a) Instale el interruptor de retención de frenos (conjunto del interruptor del freno de estacionamiento eléctrico) con los 4 tornillos.
(b) Enganche la abrazadera y la guía.
2. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA
Haga clic aquí .gif)
