DESCRIPCION
El conjunto del medidor combinado y el conjunto del receptor de radio y pantalla se comunican a traves del bus de comunicacion local. Esto permite que se visualice la informacion relativa al sistema audiovisual en la pantalla de informacion multiple.
Este DTC se memoriza cuando se produce un error de comunicacion entre el conjunto del receptor de radio y pantalla y el conjunto del medidor combinado.
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada | Memoria |
Nota |
---|---|---|---|---|---|
B132187 | Mensaje de perdida de comunicacion con EMV |
Condicion de diagnostico:
Estado de la averia:
Hora de la averia:
|
| DTC almacenado |
para conjunto del receptor de radio y pantalla de 9 pulgadas |

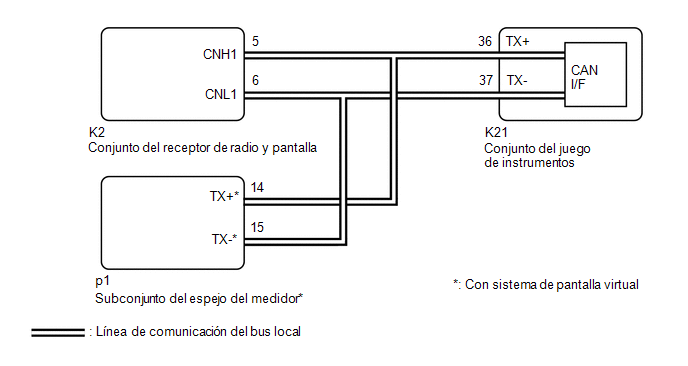

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Cuando sustituya el conjunto del Juego de instrumentos, siempre sustituyalo por uno nuevo. Si se utiliza un conjunto del Juego de instrumentos que ha sido instalado en otro vehiculo, la informacion que tiene almacenada no coincidira con la informacion del vehiculo y se puede almacenar un DTC.
PROCEDIMIENTO
1. | CONFIRME EL MODELO |
(a) Seleccione el modelo que desea inspeccionar.
Resultado:
Resultado | Vaya a |
---|---|
sin Navigation System |
A |
con Navigation System | B |
B | ![]() | IR AL PUNTO 3 |
|
2. | COMPRUEBE SI SE EMITEN DTC (SISTEMA AUDIOVISUAL) |
(a) Compruebe si se emiten DTC del sistema audiovisual.
Body Electrical > Sistema de navegacion > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
No se emite ningun DTC. |
A |
Se emiten DTC | B |
A | ![]() | IR AL PUNTO 6 |
B | ![]() | VAYA A "SISTEMA AUDIOVISUAL" |
3. | COMPRUEBE SI SE EMITEN DTC (SISTEMA DE NAVEGACION) |
(a) Compruebe si se emiten DTC del sistema de navegacion.
Body Electrical > Navigation System > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
No se emite ningun DTC. |
A |
Se emiten DTC | B |
B | ![]() | VAYA A SISTEMA DE NAVEGACION |
|
4. | CONFIRME EL MODELO |
(a) Seleccione el modelo que desea inspeccionar.
Resultado:
Resultado | Dirijase a |
---|---|
sin Headup Display System |
A |
Con Headup Display System |
B |
B | ![]() | IR AL PUNTO 7 |
|
5. | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO |
(a) Sustituya el conjunto del medidor combinado por uno nuevo.
Haga clic aqui
|
6. | REVISE EL CONJUNTO DEL MEDIDOR COMBINADO |
(a) Coloque el interruptor de encendido en la posicion ON y espere 3 segundos.
AVISO:
Se requiere un minimo de 3 segundos para enviar o recibir la informacion de registro entre el conjunto del medidor combinado y el conjunto del receptor de radio y pantalla.
(b) Accione el conjunto del conjunto de la almohadilla del volante y compruebe que la pestana de audio se encienda.
(c) Compruebe si se emiten codigos DTC del sistema de medidores/indicadores.
Body Electrical > Combination Meter > Trouble CodesResultado:
Resultado | Dirijase a |
---|---|
Se enciende la lengueta de sonido y no se emite DTC B132187 |
A |
No se enciende la lengueta de sonido y no se emite DTC B132187 |
B |
A | ![]() | FIN (CONJUNTO DEL MEDIDOR COMBINADO DEFECTUOSO) |
B | ![]() | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
7. | COMPRUEBE SI SE EMITEN DTC (SISTEMA DE PANTALLA VIRTUAL) |
(a) Compruebe si se emiten DTC relacionados con el sistema de pantalla virtual.
Body Electrical > Head Up Display > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
No se emite el DTC B132187 |
A |
Se emite el DTC B132187 |
B |
A | ![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO |
B | ![]() | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
