Componentes
COMPONENTES

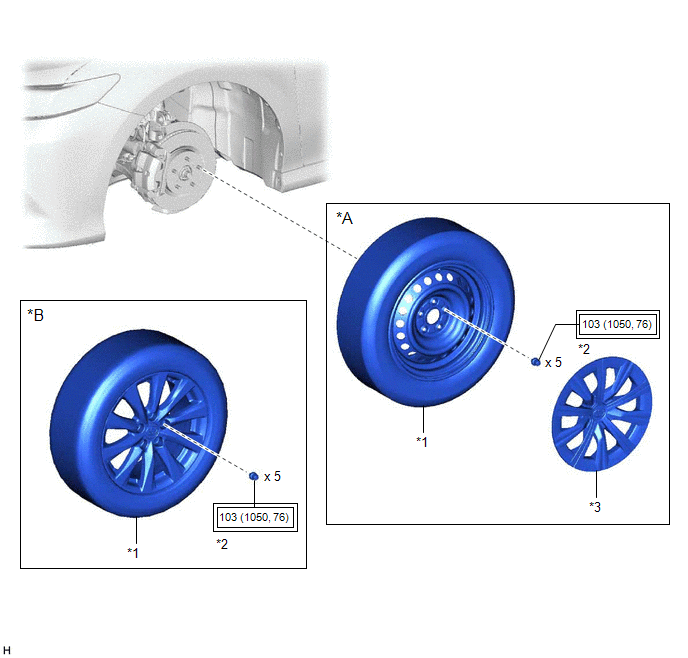

ILUSTRACIÓN
*A | Para llantas de acero |
*B | Excepto para llantas de acero |
*1 | CONJUNTO DE LA RUEDA |
*2 | TUERCA DEL CUBO DEL EJE |
*3 | TAPA DE LA RUEDA |
- | - |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí.
Montaje
MONTAJE PROCEDIMIENTO 1.
INSTALE EL SUBCONJUNTO DEL SERVORREGULADOR DEL SOPLADOR NO. 1
(a) Conecte las 2 articulaciones del conjunto del soplador con
las 2 ranuras de la placa del subconjunto del servorregulador del
soplador No. 1, tal y como se muestra en la ilustracion.
...
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE
(a) Enganche la garra e instale el conjunto del medidor del sensor del nivel de combustible en el conjunto del tubo de aspiracion de combustible con bomba y medidor.
AVISO: Tenga cuidado de no doblar ...
Tabla De DiagnOsticos De Problemas
TABLA DE DIAGNOSTICOS DE PROBLEMAS
OBSERVACION:
Consulte la siguiente tabla para determinar la causa de los sintomas del problema. Si hay varias areas posiblemente afectadas, las causas posibles del problema estan enumeradas en oden de probabilidad en la columna "Suspected Area" de la tabla. Comp ...
