DESCRIPCION
En algunos casos, las funciones de control del sistema inalambrico de bloqueo de puertas son normales pero no estan operativas las funciones de respuesta de la luz de emergencia y del avisador acustico del sistema inalambrico de cierre centralizado de puertas. En tales casos, las senales de luz de emergencia y del avisador acustico del bloqueo inalambrico de las puertas procedentes de la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) pueden ser anomalas.

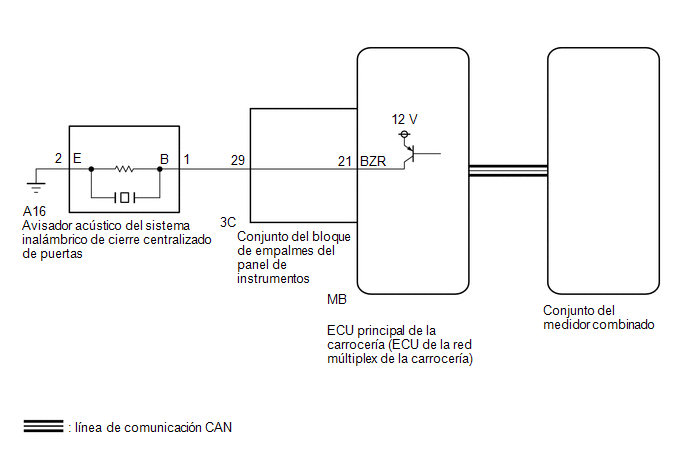

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
El sistema inalambrico de cierre centralizado de puertas utiliza el sistema de comunicacion CAN. Compruebe el funcionamiento del sistema de comunicacion siguiendo las instrucciones "Como proceder con la localizacion de averias". Localice la averia del sistema inalambrico del cierre centralizado de puertas una vez se haya asegurado de que el sistema de comunicacion funciona correctamente.
Haga clic aqui
.gif)
PROCEDIMIENTO
|
1. | LEA EL VALOR INDICADO EN EL TECHSTREAM (Hazard Answer Back, Wireless Buzzer Resp, Wireless Buzzer Vol) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menus: Customize Setting/Wireless Door Lock.
(e) Seleccione la configuracion segun la siguiente tabla.
Bloqueo inalambrico de las puertas|
Pantalla del tester | Description | Predeterminado | Ajuste |
ECU |
|---|---|---|---|---|
| Hazard Answer Back | Funcion que hace parpadear una vez las luces de emergencia cuando las puertas se bloquean con el sistema inalambrico y dos veces cuando las puertas se desbloquean con el sistema inalambrico |
ON | 0:OFF,1:ON |
ECU principal de la carroceria (ECU de la red multiplex de la carroceria) |
|
Wireless Buzzer Resp |
Funcion que activa o desactiva la funcion de respuesta del avisador acustico del sistema inalambrico de cierre centralizado de puertas | ON |
0:OFF,1:ON | ECU principal de la carroceria (ECU de la red multiplex de la carroceria) |
|
Wireless Buzzer Vol |
Funcion que ajusta el volumen del avisador acustico del sistema inalambrico de cierre centralizado de puertas |
Level5 | 0000:Level7,0001:Level6,0010:Level5,0011:Level4,0100:Level3,0101:Level2,0110:Level1,0111:Level0 |
ECU principal de la carroceria (ECU de la red multiplex de la carroceria) |
Resultado:
|
Resultado | Vaya a |
|---|---|
|
Ambos elementos estan en posicion ON y en un nivel distinto a 0 |
A |
| Uno de los elemento esta en posicion OFF o en nivel 0 |
B |
| B | .gif) | REALICE LA FUNCION DE PERSONALIZACION |
|
|
2. | COMPRUEBE LAS FUNCIONES DEL SISTEMA INALAMBRICO DE CIERRE CENTRALIZADO DE PUERTAS |
(a) Compruebe la funcion de control inalambrico de cierre de puertas con el subconjunto de fijacion del modulo del transmisor de control de puertas.
Resultado:
|
Resultado | Vaya a |
|---|---|
|
El bloqueo/desbloqueo inalambrico de puertas funciona correctamente | A |
|
El bloqueo/desbloqueo inalambrico de las puertas no funciona correctamente | B |
| B | | VAYA A LA TABLA DE SINTOMAS DEL PROBLEMA |
|
|
3. | LEA EL VALOR INDICADO EN EL TECHSTREAM (FR Door Lock Pos, FL Door Lock Pos, RR-Door Lock Pos SW, RL-Door Lock Pos SW) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Main Body / Data List.
(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Main Body > Data List|
Pantalla del tester | Elemento de medicion | Rango | Condicion normal |
Nota de diagnostico |
|---|---|---|---|---|
|
FR Door Lock Pos | Senal del interruptor de deteccion de desbloqueo de la puerta delantera derecha | LOCK o UNLOCK | LOCK: puerta delantera derecha bloqueada UNLOCK: Puerta delantera derecha desbloqueada |
- |
| FL Door Lock Pos | Senal del interruptor de deteccion de desbloqueo de la puerta delantera izquierda | LOCK o UNLOCK | LOCK: puerta delantera izquierda bloqueada UNLOCK: Puerta delantera izquierda desbloqueada |
- |
| RR-Door Lock Pos SW | Senal del interruptor de deteccion de desbloqueo de la puerta trasera derecha | OFF u ON | OFF: puerta trasera derecha bloqueada ON: puerta trasera derecha desbloqueada | - |
|
RL-Door Lock Pos SW |
Senal del interruptor de deteccion de desbloqueo de la puerta trasera derecha | OFF u ON | OFF: puerta trasera izquierda bloqueada ON: puerta trasera izquierda desbloqueada | - |
|
Pantalla del tester |
|---|
|
FR Door Lock Pos |
|
FL Door Lock Pos |
|
RR-Door Lock Pos SW |
|
RL-Door Lock Pos SW |
OK:
La pantalla del Techstream cambia correctamente en respuesta a la operacion de bloqueo/desbloqueo.
| NG | |
VAYA AL SISTEMA DE ILUMINACION (vaya al circuito del interruptor de deteccion de desbloqueo de las puertas) |
|
|
4. | COMPRUEBE EL FUNCIONAMIENTO DEL SISTEMA INALAMBRICO DE RESPUESTA |
(a) Compruebe la funcion de respuesta del sistema inalambrico con el subconjunto de fijacion del modulo del transmisor de control de las puertas.
Resultado:
|
Resultado | Vaya a |
|---|---|
|
Unicamente no se obtiene respuesta del avisador acustico del sistema inalambrico de cierre centralizado de puertas |
A |
| Unicamente no se produce la respuesta de la luz de emergencia. |
B |
| B | | IR AL PUNTO 10 |
|
|
5. | REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (avisador acustico inalambrico) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Main Body / Active Test.
(e) Realice la Prueba activa segun los datos de la pantalla del Techstream.
Sistema electrico de la carroceria > Carroceria principal> Prueba activa|
Pantalla del tester | Elemento de medicion | Rango de control | Estado de restriccion |
|---|---|---|---|
|
Wireless Buzzer | Avisador acustico del bloqueo inalambrico de las puertas |
OFF/ON | - |
|
Pantalla del tester |
|---|
|
Wireless Buzzer |
Resultado:
|
Resultado | Vaya a |
|---|---|
|
El avisador acustico del sistema inalambrico de cierre centralizado de las puertas no se enciende/apaga |
A |
| El avisador acustico del sistema inalambrico de cierre centralizado de las puertas se enciende y se apaga |
B |
| B | | SUSTITUYA LA ECU principal de la carroceria (ECU de la red multiplex de la carroceria) Haga clic aqui |
|
|
6. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (AVISADOR ACUSTICO DEL SISTEMA INALAMBRICO DE CIERRE DE PUERTAS - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS) |
(a) Desconecte el conector A16 del avisador acustico del sistema inalambrico de bloqueo centralizado de puertas.
(b) Desconecte el conector 3C del conjunto del bloque de empalmes del panel de instrumentos.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
A16-1 (B) - 3C-29 |
Siempre | Inferior a 1 ? |
| A16-2 (E) - Masa de la carroceria |
Siempre | Inferior a 1 ? |
| A16-1 (B) o 3C-29 - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
|
7. | INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aqui
|

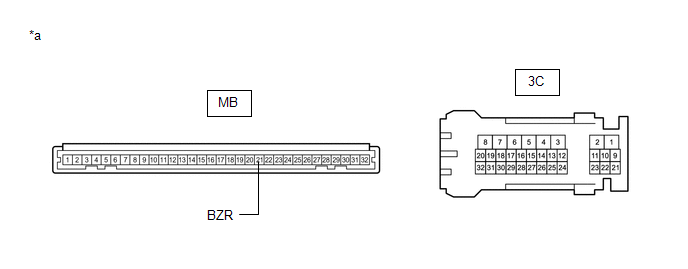

*a | Componente sin mazo de cables conectado (conjunto del bloque de empalmes del panel de instrumentos) | - |
- |
(b) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
3C-29 - MB-21 (BZR) |
Siempre | Por debajo de 1 ? |
| NG | | REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Haga clic aqui |
|
|
8. | SUSTITUYA EL AVISADOR ACUSTICO DEL BLOQUEO INALAMBRICO DE LAS PUERTAS |
(a) Sustituya temporalmente el avisador acustico del bloqueo inalambrico de las puertas por uno nuevo.
Haga clic aqui
|
|
9. | COMPRUEBE EL FUNCIONAMIENTO DEL AVISADOR ACUSTICO DE BLOQUEO INALAMBRICO DE LAS PUERTAS |
(a) Compruebe el funcionamiento de la funcion de respuesta del sistema inalambrico.
Haga clic aqui
OK:
La funcion de respuesta del sistema inalambrico funciona correctamente.
| OK | | FIN (EL AVISADOR ACUSTICO DEL BLOQUEO INALAMBRICO DE LAS PUERTAS ES DEFECTUOSO) |
| NG | | SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) Haga clic aqui |
|
10. | REVISE EL FUNCIONAMIENTO DE LAS LUCES DE EMERGENCIA |
(a) Compruebe que las luces de emergencia parpadeen cuando se pulse el interruptor de la senal de la luz de emergencia.
OK:
Las luces de emergencia parpadean.
| OK | | SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA). Haga clic aqui |
| NG | | VAYA AL SISTEMA DE ILUMINACION (vaya al circuito del interruptor de las luces de emergencia) Haga clic aqui |
