Toyota Camry Manual de reparaciones XV70 (2017-2023): Transmisor De Control De La Puerta (con Sistema De Llave Inteligente)

Componentes

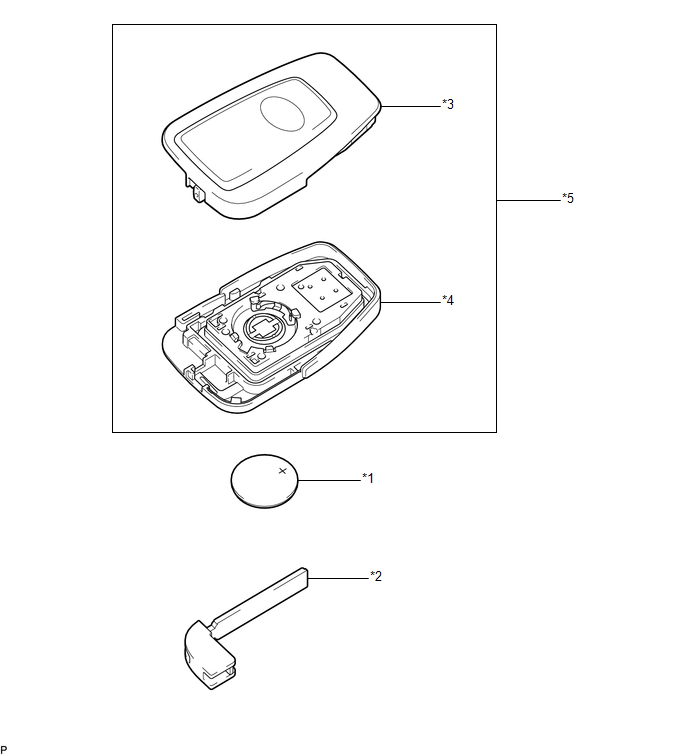

COMPONENTES

ILUSTRACION

ExtracciOn

EXTRACCION

PROCEDIMIENTO

1. EXTRAIGA LA BATERIA DEL TRANSMISOR

Haga clic aqui

InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELECTRICA

(a) Compruebe el funcionamiento del subconjunto del transmisor de la llave electrica.

(1) Extraiga la bateria del transmisor del subconjunto del transmisor de la llave electrica.

Haga clic aqui

(2) Instale una pila del transmisor nueva o que funcione correctamente. Haga clic aqui AVISO: Al sustituir la bateria del transmisor, antes de comenzar con la operacion, elimine la electricidad estatica que se ha formado en la carcasa tocando, por ejemplo, el vehiculo para evitar que el subconjunto del transmisor de la llave electrica resulte danado. OBSERVACION: Si no dispone de una pila del transmisor en buen estado, primero conecte en serie 2 pilas nuevas de 1.5 V. A continuacion, conecte los cables a las pilas y aplique 3 V al subconjunto del transmisor de la llave electrica, tal como se muestra en la ilustracion.

(3) Desde el exterior del vehiculo, aproximadamente a 1 m (3.28 pi.) de la manilla exterior de la puerta del conductor, pruebe el subconjunto del transmisor de la llave electrica dirigiendo la placa de la llave al vehiculo y pulsando el interruptor del subconjunto del transmisor de la llave electrica.

OK:

Se puede accionar el bloqueo de las puertas mediante el subconjunto del transmisor de la llave electrica.

El LED se ilumina mas de una vez.

• El area de accion varia en funcion del usuario, de la forma en que se sostiene el subconjunto del transmisor de la llave electrica y del lugar en el que se encuentre.
• Las ondas de radio de baja potencia procedentes del subconjunto del transmisor de la llave electrica pueden verse afectadas si hay un exceso de ruido o de ondas de radio. Es posible que el area de accion del subconjunto del transmisor de la llave electrica se reduzca o que no funcione el subconjunto del transmisor de la llave electrica.

(b) Inspeccione la capacidad de la bateria del transmisor.

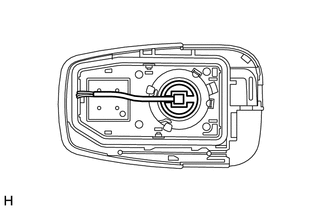

(1) Extraiga la bateria del transmisor del subconjunto del transmisor de la llave electrica que no funciona. Conecte un cable conductor (0.6 mm [0.0236 pulg.] de diametro como maximo, incluida la funda del cable) al terminal negativo con cinta o un material similar.

Haga clic aqui

AVISO:

No envuelva el cable conductor en un terminal, ni lo calce con cunas entre los terminales ni lo suelde. Puede que alguno de los terminales se haya deformado o danado y que la bateria del transmisor no pueda colocarse correctamente.

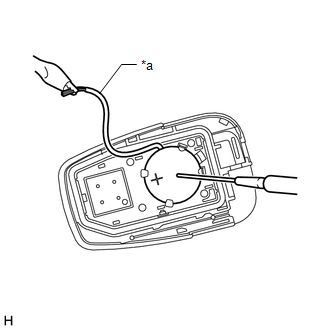

(2) Con cuidado, extraiga el cable conductor desde la posicion que se muestra en la ilustracion y coloque la bateria del transmisor que extrajo anteriormente. AVISO: Al sustituir la bateria del transmisor, antes de comenzar, quite la electricidad estatica que se ha formado en la carcasa tocando, por ejemplo, el vehiculo para evitar que el subconjunto del transmisor de la llave electrica resulte danado.

(3) Compruebe la tension de la bateria del transmisor. OBSERVACION: Al medir la tension de la bateria del transmisor, mientras se acciona el sensor de bloqueo de la manilla de una puerta, coloque el subconjunto del transmisor de la llave electrica dentro del rango de funcionamiento de entrada para realizar la medicion. Para el rango de funcionamiento de entrada, consulte el apartado "Precauciones". Haga clic aqui Realice la medicion con la llave a temperatura ambiente. La llave envia la informacion de la tension a la ECU de certificacion (conjunto de la ECU de la llave inteligente) cuando esta transmitiendo. Cuando esta tension es de 2.1 V o menos, el elemento de la lista de datos "Key Low Battery" muestra "Yes". Tension estandar: Conexion del tester Condicion Condicion especificada Terminal positivo de la bateria del transmisor (+) - terminal negativo de la bateria del transmisor (-) Interruptor del motor desactivado, todas las puertas cerradas y sensor de bloqueo tocado 2.5 a 3.2 V Si el resultado no es el especificado, sustituya la pila del transmisor.

*a GND

InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE LA BATERIA DEL TRANSMISOR

Haga clic aqui
