Toyota Camry Manual de reparaciones XV70 (2017-2023): Meter Illumination is Always Dark

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / Medidores / Indicadores / Pantalla / Sistema De Medidores / Indicadores / Meter Illumination is Always Dark

DESCRIPCION

El conjunto del medidor combinado recibe senales procedentes de este circuito para ajustar la iluminacion del conjunto del medidor combinado. El conjunto del medidor combinado ajusta el nivel de iluminacion basandose en el accionamiento del usuario del interruptor del reostato de control de las luces (interruptor del cuentakilometros).

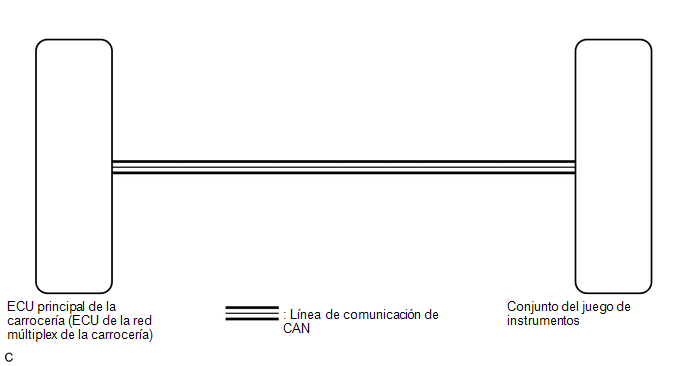

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

Cuando sustituya el conjunto del Juego de instrumentos, siempre sustituyalo por uno nuevo. Si se utiliza un conjunto del medidor combinado que ha sido utilizado en otro vehiculo, la infomacion almacenada no coincidira con la infomacion del vehiculo y se puede almacenar un DTC.
Antes de sustituir la ECU principal de la carroceria (ECU de la red multiplex de la carroceria), consulte el Registro.*
Haga clic aqui
- *: con sistema de llave inteligente

OBSERVACION:

La iluminacion del medidor se atenua cuando se encienden las luces traseras.
Si se ajusta el nivel de iluminacion del medidor al brillo maximo, se cancelara la atenuacion anterior de la iluminacion del medidor.
Al ajustar el nivel de iluminacion del medidor al brillo minimo, la iluminacion del medidor se apaga.
La sensibilidad del sensor del control automatico de las luces se puede personalizar.
Haga clic aqui

PROCEDIMIENTO

1.	INSPECCIONE EL SISTEMA DE COMUNICACION CAN

(a) Compruebe si se emiten los DTC de comunicacion CAN.

Haga clic aqui

Resultado:

Resultado	Vaya a
No se emite ningun DTC.	A
Se emiten DTC	B

VAYA A SISTEMA DE COMUNICACION CAN

2.	COMPRUEBE LOS DTC (SISTEMA DE ILUMINACION)

(a) Compruebe si se emiten DTC del sistema de iluminacion.

Body Electrical > Main Body > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite el DTC B1244	A
Se emite el DTC B1244	B

VAYA A DTC B1244

3.	SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

(a) Sustituya el conjunto del medidor combinado por uno nuevo.

Haga clic aqui

OK:

El funcionamiento del conjunto del medidor combinado vuelve a ser normal.

FIN (CONJUNTO DEL MEDIDOR COMBINADO DEFECTUOSO)

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA).

Haga clic aqui
