Toyota Camry Manual de reparaciones XV70 (2017-2023): SustituciÓn

SUSTITUCIÓN

PROCEDIMIENTO

1. QUITE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí

2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2

Haga clic aquí

5. DRENE EL ACEITE DE LA TRANSFERENCIA

(a) Coloque el vehículo sobre una superficie nivelada.

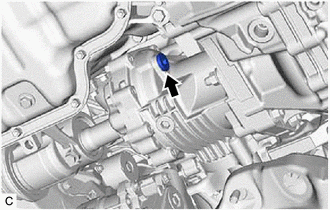

(b) Utilice una llave hexagonal recta de 10 mm y una llave inglesa acodada de 10 x 12 mm de largo para extraer el tapón de llenado y la junta de la transferencia del conjunto de la transferencia.

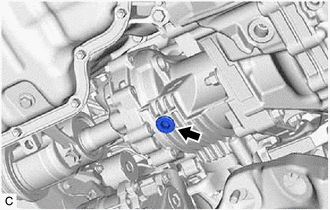

(c) Utilice una llave hexagonal de cubo de 10 mm para extraer la junta y el tapón de drenaje del conjunto de la transferencia y vacíe el aceite de transferencia.

(d) Utilice una llave hexagonal recta de 10 mm y una llave inglesa acodada de 10 x 12 mm de largo para colocar provisionalmente el tapón de llenado de la transferencia y la junta en el conjunto de la transferencia.

OBSERVACIÓN:

Vuelva a utilizar la junta vieja, ya que volverá a extraer el tapón de llenado de la transferencia.

(e) Utilice una llave de cubo hexagonal de 10 mm para colocar el tapón de drenaje de la transferencia y una junta nueva en el conjunto de la transferencia.

Torque:

39 N·m {398 kgf·cm, 29 ft·lbf}

6. AGREGUE ACEITE A LA TRANSFERENCIA

(a) Utilice una llave hexagonal recta de 10 mm y una llave inglesa acodada de 10 x 12 mm de largo para extraer el tapón de llenado y la junta de la transferencia del conjunto de la transferencia.

(b) Agregue aceite de transferencia.

Tipo de aceite y viscosidad:

Aceite de engranaje diferencial original de Toyota LT SAE 75W-85 API GL-5 o equivalente

Capacidad estándar:

0.45 litros (0.47 US qts, 0.39 Imp. qts)

AVISO:

El uso de aceite de transferencia que no sea el aceite especificado podría provocar ruidos o vibraciones anormales, o daños a la transferencia del vehículo.

(c) Vierta aceite de transferencia de modo que el nivel de aceite esté a una distancia de entre 0 y 5 mm (0 y 0.197 pulg.) del borde inferior del orificio de obturación del tapón de llenado. AVISO: Al agregar aceite de transferencia, viértalo lentamente. Agregue el aceite de transferencia poco a poco en pequeñas cantidades, esperando unos minutos entre vertido y vertido. Una cantidad excesiva o insuficiente de aceite de transferencia acarreará problemas a la transferencia.

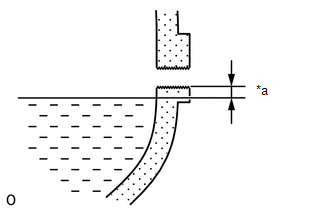

*a 0 a 5 mm (0 a 0.197 pulg.)

(d) Espere unos 5 minutos y compruebe que el nivel de aceite no haya cambiado.

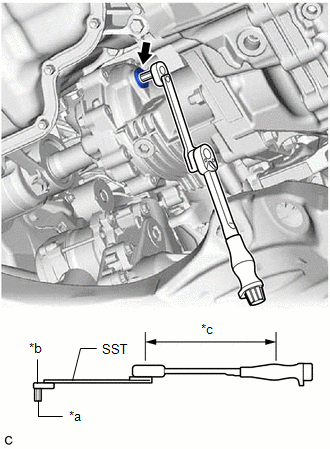

(e) Utilice la SST, una llave hexagonal recta de 10 mm y una llave de tuercas de unión de 10 mm para colocar el tapón de llenado de la transferencia y una junta nueva en el conjunto de la transferencia. SST: 09961-00950 Torque: Par de apriete especificado : 39 N·m {398 kgf·cm, 29 ft·lbf} AVISO: Después de agregar el aceite de transferencia, conduzca el vehículo y compruebe el nivel de aceite. OBSERVACIÓN: Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamométrica. Haga clic aquí Cuando se utiliza una llave de tuercas de unión de 10 mm (longitud del punto de apoyo de 22 mm (0.866 pulg.)) + SST (longitud del punto de apoyo de 150 mm (5.91 pulg.)) + una llave dinamométrica (longitud del punto de apoyo de 180 mm (7.09 pulg.)): 19.9 N*m (203 kgf*cm, 15 lbf*pi.)

*a Llave hexagonal recta de 10 mm *b Llave de tuercas de unión de 10 mm *c Longitud del punto de apoyo de la llave dinamométrica

7. COMPRUEBE SI HAY FUGAS DE ACEITE DE LA TRANSFERENCIA

8. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2

Haga clic aquí

9. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

10. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

11. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí
