Toyota Camry Manual de reparaciones XV70 (2017-2023): Aceite Y Filtro De Aceite A25a-fks

Componentes

COMPONENTES

ILUSTRACIÓN

ILUSTRACIÓN

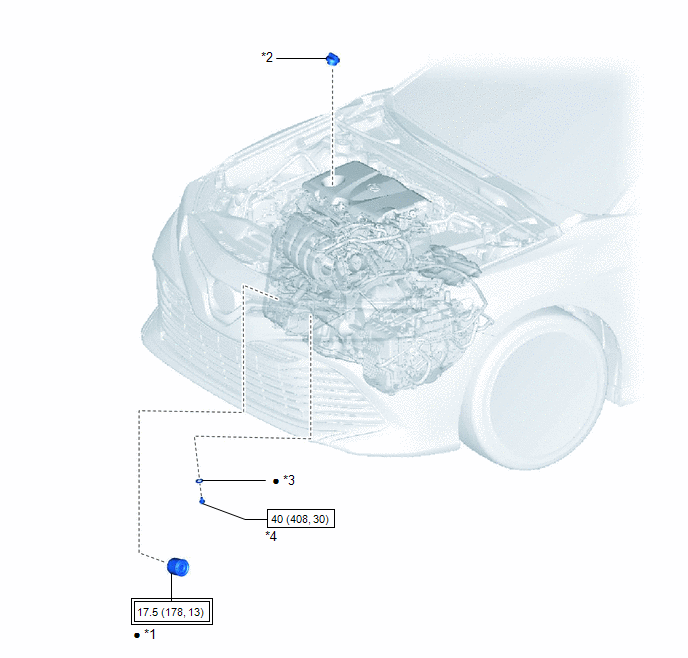

*1	SUBCONJUNTO DEL FILTRO DE ACEITE	*2	SUBCONJUNTO DEL TAPÓN DE LLENADO DE ACEITE
*3	JUNTA	*4	TAPÓN DE DRENAJE DEL CÁRTER DE ACEITE
	Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)		N*m (kgf*cm, lbf*pi.): par de apriete especificado
●	Pieza no reutilizable	-	-

SustituciÓn

SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

• El contacto prolongado y repetido con aceite de motor puede eliminar los aceites naturales que protegen la piel, lo que provoca resecación, irritación y dermatitis. Además, el aceite de motor usado contiene contaminantes potencialmente tóxicos que pueden causar cáncer de piel.
• Use ropa y guantes protectores. Evite el contacto con el aceite usado. En caso de contacto, lave por completo la zona de la piel afectada con jabón o un limpiador de manos sin agua. No lave la piel con gasolina, diluyentes ni disolventes.
• Para proteger el medioambiente, deseche el aceite usado y los filtros de aceite usados solamente en los lugares expresamente designados para ello.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR CENTRAL NO. 4

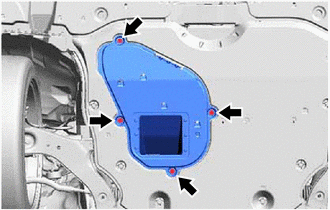

(a) Extraiga los 4 tornillos y la cubierta inferior del motor central no. 4.

2. DRENE EL ACEITE DE MOTOR

(a) Extraiga el subconjunto del tapón de llenado de aceite.

(b) Extraiga el tapón de drenaje y la junta de drenaje del cárter de aceite y vacíe el aceite de motor en un recipiente.

(c) Limpie el tapón de drenaje del cárter de aceite.

(d) Coloque una junta nueva en el tapón de drenaje del cárter de aceite.

(e) Coloque el tapón de drenaje del cárter de aceite.

Torque:

40 N·m {408 kgf·cm, 30 ft·lbf}

3. EXTRAIGA EL SUBCONJUNTO DEL FILTRO DE ACEITE

(a) Utilice una SST para extraer el subconjunto del filtro de aceite.

SST: 09228-06502

4. COLOQUE EL SUBCONJUNTO DEL FILTRO DE ACEITE

(a) Inspeccione y limpie la superficie de colocación del subconjunto del filtro de aceite.

(b) Aplique aceite de motor limpio en la junta de un nuevo subconjunto del filtro de aceite.

(c) Enrosque a mano ligeramente el subconjunto del filtro de aceite. Apriete hasta que las juntas entren en contacto con el asiento.

(d) Utilice una SST para apretar el subconjunto del filtro de aceite.

SST: 09228-06502

(1) Elija una de las siguientes opciones, según el espacio de trabajo del que disponga:

• Si dispone de espacio suficiente, apriete el subconjunto del filtro de aceite con una llave dinamométrica.

Torque:

17.5 N·m {178 kgf·cm, 13 ft·lbf}

• Si no dispone de espacio suficiente para utilizar una llave dinamométrica, apriete el subconjunto del filtro de aceite 3/4 de vuelta con la mano o con una llave corriente.

5. AGREGUE ACEITE DE MOTOR

(a) Agregue aceite de motor nuevo y coloque el subconjunto del tapón de llenado de aceite.

AVISO:

• Cuando limpie el subconjunto de la cubierta del motor no. 1, no utilice disolventes orgánicos como el producto limpiador de frenos, puesto que el subconjunto de la cubierta del motor no. 1 está hecho de uretano.
• Asegúrese de utilizar un detergente neutro para limpiar el subconjunto de la cubierta del motor no. 1.

6. VERIFIQUE SI HAY FUGAS DE ACEITE DEL MOTOR

(a) Arranque el motor. Asegúrese de que no existan fugas de aceite en el área de trabajo.

7. COMPRUEBE EL NIVEL DE ACEITE DEL MOTOR

Haga clic aquí

8. COLOQUE LA CUBIERTA INFERIOR DEL MOTOR CENTRAL NO. 4

(a) Coloque la cubierta inferior del motor central no. 4 con los 4 tornillos.
