DESCRIPCIÓN
Cuando se produce un problema en el circuito de la fuente de alimentación, la función a prueba de fallos actúa para detener la servoasistencia.
No. de DTC | Detection Item |
Condición de detección de DTC |
Área Afectada | Indicación de advertencia |
Vuelve a la condición normal |
Nota |
---|---|---|---|---|---|---|
C1551 |
Tensión de la fuente de alimentación IG |
Cuando la tensión de la fuente de alimentación PIG es normal, la tensión de la fuente de alimentación IG es igual o superior a 18.5 V |
| Indicador de advertencia del EPS: se enciende |
La ECU determina que el sistema ha vuelto a la normalidad |
- |

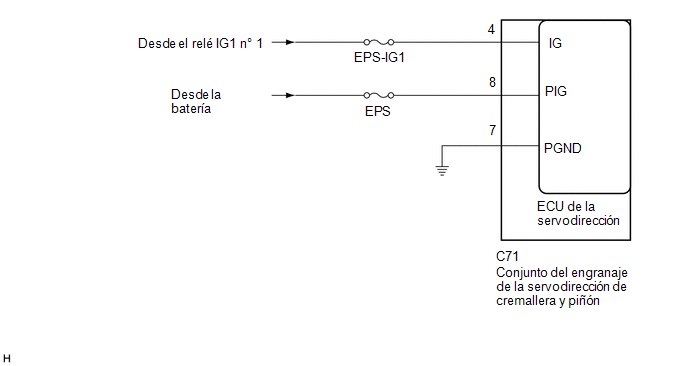

DIAGRAMA DE CONEXIONES
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Haga clic aquí.
PROCEDIMIENTO
1. | COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (BATERÍA - CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN) |
(a) Desconecte el conector C71 del conjunto del engranaje de la servodirección de cremallera y piñón.

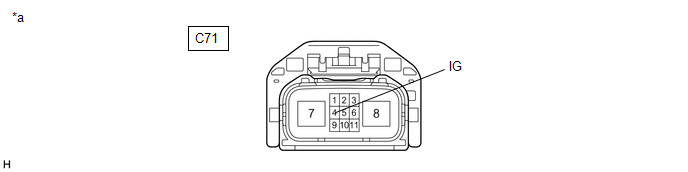

*a | Vista delantera del conector del mazo de cables (al conjunto del engranaje de cremallera y piñón de la servodirección) |
- | - |
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
C71-4 (IG) - Masa de la carrocería |
Interruptor de encendido en ON |
Por debajo de 18.5 V |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
2. |
COMPRUEBE SI SE EMITEN DTC |
(a) Borre los DTC.
Chassis > EMPS > Clear DTCs(b) Compruebe si se emiten DTC.
Chassis > EMPS > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
Se emite un DTC. | A |
No se emite ningún DTC. |
B |
A |
![]() | SUSTITUYA EL CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN Haga clic aquí. |
B |
![]() | COMPRUEBE CON EL MÉTODO DE SIMULACIÓN Haga clic aquí. |
