DESCRIPCION
El conjunto del termistor esta instalado en la parte delantera del conjunto del condensador del enfriador para detectar la temperatura ambiente utilizada para controlar el sistema de aire acondicionado. Este sensor esta conectado al conjunto del amplificador del aire acondicionado y detecta las fluctuaciones de la temperatura ambiente. Estos datos se utilizan para controlar la temperatura del habitaculo. El sensor envia una senal al conjunto del amplificador del aire acondicionado. La resistencia del conjunto del termistor cambia en funcion de la temperatura ambiente. A medida que la temperatura disminuye, la resistencia aumenta. A medida que la temperatura aumenta, la resistencia disminuye.
El conjunto del amplificador del aire acondicionado aplica tension (5 V) al conjunto del termistor y lee los cambios de tension a medida que cambia la resistencia del conjunto del termistor.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada | Memoria |
|---|---|---|---|---|
|
B1412 | Circuito del sensor de temperatura ambiente |
Circuito abierto o cortocircuito en el circuito del sensor de temperatura ambiente |
| Memorizada (4 seg. o mas)* |
OBSERVACION:
Si la temperatura ambiente llega a -52.9°C (-63.22°F) o menos, se puede almacenar el DTC B1412 aunque el sistema este en estado normal.

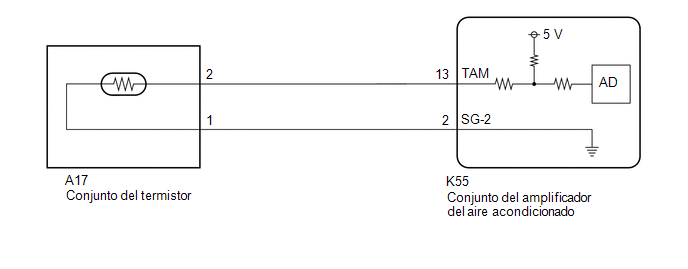

DIAGRAMA DE CONEXIONES
.png)
PROCEDIMIENTO
|
1. | LEA EL VALOR CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Air Conditioner / Data List.
(e) Consulte la lista de datos siguiendo la pantalla del Techstream.
Body Electrical > Air Conditioner > Data List|
Pantalla del tester | Elemento de medicion | Rango | Condicion normal |
Nota de diagnostico |
|---|---|---|---|---|
|
Ambient Temp Sensor |
Conjunto del termistor |
Min.: -23.30 °C (-9.94 °F) Max.: 65.95 °C (150.71 °F) |
Se visualiza la temperatura ambiente real |
- |
|
Pantalla del tester |
|---|
|
Ambient Temp Sensor |
OK:
La visualizacion es la especificada en la columna de estado normal.
| OK | .gif) | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO Haga clic aqui |
|
|
2. | INSPECCIONE EL CONJUNTO DEL TERMISTOR |
(a) Extraiga el conjunto del termistor.
Haga clic aqui
.gif)
(b) Inspeccione el conjunto del termistor.
Haga clic aqui
| NG | | SUSTITUYA EL CONJUNTO DEL TERMISTOR Haga clic aqui |
|
|
3. | INSPECCIONE EL MAZO Y EL CONECTOR (CONJUNTO DEL TERMISTOR - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO) |
(a) Desconecte el conector K55 del conjunto del amplificador del aire acondicionado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
A17-2 (+) - K55-13 (TAM) |
Siempre | Inferior a 1 ? |
| A17-1 (-) - K55-2 (SG-2) |
Siempre | Inferior a 1 ? |
| A17-2 (+) o K55-13 (TAM) - Otros terminales y masa de la carroceria |
Siempre | 10 k? o superior |
|
A17-1 (-) o K55-2 (SG-2) - Otros terminales y masa de la carroceria | Siempre |
10 k? o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
