EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del ECM.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
El terminal de la bateria se desconecta o se vuelve a conectar	Realice la calibracion a punto cero del sensor de direccion	Sistema de asistencia al seguimiento de carril
	Realice la calibracion a punto cero del sensor de direccion	Sistema anticolision
	Memorice el punto neutro del angulo de la direccion.	Sistema de supervision de asistencia al estacionamiento
	Memorice el punto neutro del angulo de la direccion.	Sistema de supervision de vista panoramica
Sustitucion del ECM	Registro del numero de identificacion del vehiculo (VIN)	Se enciende el MIL
Sustitucion del ECM	Registro del identificador de comunicacion de la ECU (sistema inmovilizador)	Funcion de arranque del motor	1 2
Sustitucion del ECM (Si es posible, lea el codigo de compensacion del transeje del antiguo ECM)	Reinicio de la memoria*3 Transfiera el codigo de compensacion del transeje Realice una prueba en carretera para que el ECM pueda aprender	Gran dureza del cambio Deterioro del rendimiento del combustible	Para la inicializacion de UB80E para el registro de UB80E Para la inicializacion de UB80F Para el registro de UB80F
Sustitucion del ECM (Si es imposible, lea el codigo de compensacion del transeje del ECM anterior)	Reinicio de la memoria*3 Reiniciar el codigo de compensacion del transeje Realice una prueba en carretera para que el ECM pueda aprender
Sustitucion del ECM*1	Registro del codigo	Sistema de control inalambrico de bloqueo de las puertas Sistema de llave inteligente (para la funcion de entrada) Sistema de llave inteligente (para funcion de arranque)
Sustitucion del ECM*2	Registro del codigo	Sistema de control inalambrico de bloqueo de las puertas Arranque del motor

*1: Con sistema de llave inteligente
*2: sin sistema de llave inteligente
*3: Cuando se sustituye el ECM por uno nuevo, es necesario reiniciar la memoria.

AVISO:

Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui
Si el ECM ha sido golpeado o se ha caido, reemplacelo.
Realice el registro del numero de identificacion del vehiculo (VIN) cuando reemplace el ECM.
Haga clic aqui

PROCEDIMIENTO

1. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA

Haga clic aqui

2. EXTRAIGA EL SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO

Haga clic aqui

3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA

Haga clic aqui

5. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aqui

6. EXTRAIGA EL ECM

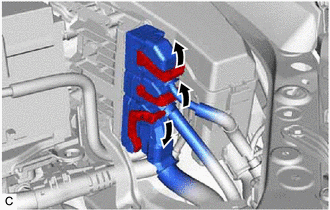

(a) Gire las 3 palancas mientras empuja los seguros y desconecte los 3 conectores del ECM.

AVISO:

Tras desconectar los conectores del ECM, asegurese de que las piezas de conexion no entren en contacto con suciedad, agua u otras particulas.

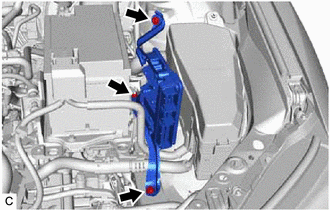

(b) Quite los 2 pernos, la tuerca y el ECM.

AVISO:

Si el ECM ha sido golpeado o se ha caido, reemplacelo.

7. EXTRAIGA EL SOPORTE No. 1 DEL ECM

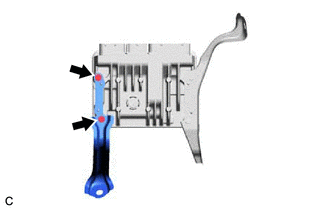

(a) Extraiga del ECM los 2 tornillos y el soporte No. 1 del ECM.

8. EXTRAIGA EL SOPORTE No. 2 DEL ECM

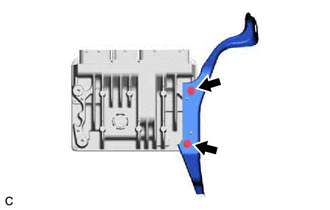

(a) Extraiga del ECM los 2 tonillos y el soporte No. 2 del ECM.
